臥式管道離心泵結構圖

ISW臥式單級管道離心泵詳情：

臥式離心泵，臥式單級離心泵，臥式管道離心泵

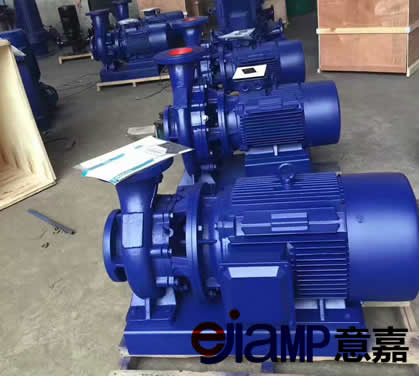

I. ISW臥式單級管道離心泵產品概述

 ISW系列臥式離心泵是葉片式泵。臥式單級離心泵具有廣泛的性能參數。臥式離心泵型號可以滿足用戶的各種流量要求。由于其設計結構簡單，維護方便。因此，臥式離心泵在工業生產中應用最為廣泛。產品廣泛用于大中型流量和低壓液體輸送。目前ISW型臥式離心泵已經系列化，流量范圍可以在5-2020m3 / h之間，升程可以在8-125m范圍內，并且由于水平材料和結構不同管道離心泵，可以運輸不同的介質。 。

ISW臥式離心泵采用最先進的水力模型，根據IS型單級單吸離心泵的性能參數和立式離心泵的獨特結構設計，嚴格按照國際iso2858。臥式離心泵產品軸封采用硬質合金機械密封裝置，效率高，節能，性能可靠，安裝使用方便特征。

 由于其高效率和簡單的結構，臥式離心泵廣泛應用于工農業生產和生活中運輸清水，泥漿，酸堿，鹽溶液和液體有機物。

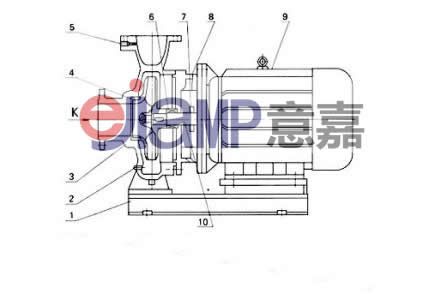

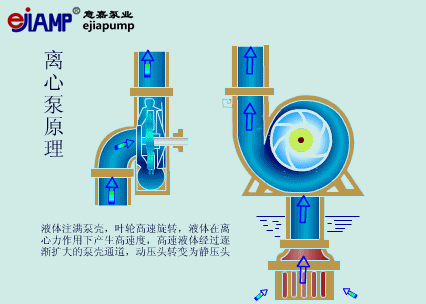

臥式管道離心泵結構圖：

  臥式管道離心泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。

ISW臥式離心泵 - 工作條件：

1.水平管道離心泵系統的最大工作壓力為1.6Mpa，即泵入口壓力+泵頭≤1.6Mpa（當泵系統工作壓力高于1.6Mpa時，應在訂貨時另行規定，以便在制造過程中泵可以被泵送。過流部件和接頭是鑄鋼。
2.輔助輸送介質為清水或其他具有相似物理和化學性質的液體以清潔水（當輸送介質帶有細小顆粒時，應在訂購時單獨放置，以便組裝耐磨機械密封）輸送介質中固體顆粒的體積含量不得超過0.1％單位體積，粒徑<0.2mm。
3，環境溫度不超過40°C，海拔不超過1000m，相對濕度不超過95％。
注意：如果介質使用小顆粒，請在訂購時注明，以便制造商使用耐磨機械密封。
